В этой статье я постараюсь кратко и доступно описать ключевые аспекты выбора видеорегистратора для системы видеонаблюдения. На примере оборудования компании Dahua я расскажу, на что стоит обратить внимание при подборе оборудования, а также поделюсь несколькими полезными рекомендациями.
Стоит помнить, что регистратор — это часть системы и он подбирается исходя из выбранных камер и решаемых задач на конкретном объекте. В этом материале я не буду касаться специфических решений и тонкостей в комбинации работы с другими производителями. Используемые характеристики актуальны на момент написания статьи и могут быть изменены со временем как в процессе изменения аппаратной начинки, так и обновлением прошивок.
Для определения характеристик и возможностей мне поможет официальный сайт компании Dahua, на нем можно ознакомиться с интересующими нас актуальными материалами, в первую очередь документы с краткими техническими характеристиками и инструкциями.
https://www.dahuasecurity.com/products/network-products/network-recorders
Так же, ознакомимся с методом наименования регистраторов, чтобы можно было быстро оценить тех. характеристики.

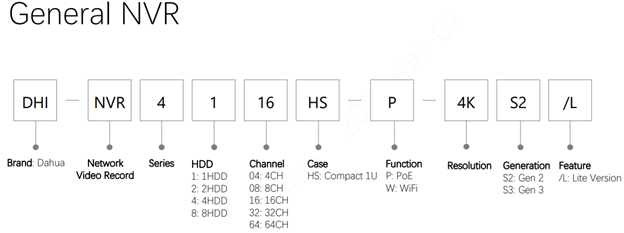

Расшифровка наименования моделей обычных регистраторов

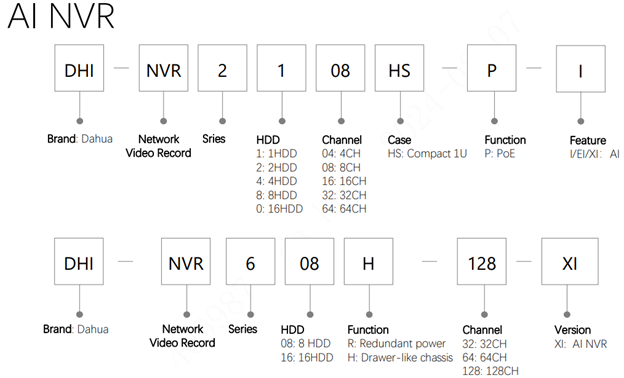

Расшифровка наименования моделей регистраторов с аналитикой
Количество каналов
Одним из важнейших параметров по которому подбирается регистратор является емкость регистратора по количеству каналов, т.е. сколько камер можно подключить к регистратору для их записи и обработки. В зависимости от производителя, серии регистратора, возможное количество каналов формируется в виде определенных значений, например, в регистраторах Dahua это 4, 8, 16, 32, 64, 128, 256 каналов. У производителя Dahua количество каналов по сериям и количеству дисков:
1) NVR1-S3/H - 1HDD до 8 каналов
2) NVR2-4KS3, NVR2-I2 – 1/2HDD до 16 каналов
3) NVR4-4KS3 – 1HDD до 16каналов, 2HDD до 32 каналов
4) NVR4-EI - 1HDD до 16каналов, 2/4/8HDD до 32 каналов
5) NVR5-EI - 2HDD до 32каналов, 4/8HDD до 64 каналов
6) NVR5-XI - 2HDD до 32каналов, 4/8/16HDD до 64 каналов
7) NVR6-XI – 8/16HDD до 128каналов
Пропускная способность
Пропускная способность регистратора, определяется в Mbps, определяет какое количество информации в единицу времени может регистратор записывать/передавать клиентам для отображения на рабочих местах.
При определении требуемой входящей пропускной способности регистратора нужно определиться с подключаемыми камерами и рассчитать суммарный битрейт для всех используемых потоков.
При определении требуемой исходящей пропускной способности регистратора нужно определиться с количеством клиентов, которые будут одновременно подключаться к регистратору, и количеством просматриваемых каналов и в каком потоке.
Пропускная способность зависит от конкретной модели, серии регистраторы и скорости интерфейса связи:
1) NVR1-S3/H - до 80 Mbps входящая, до 60 Mbps исходящая
2) NVR2-4KS3, NVR2-I2 – до 144 Mbps входящая, до 72 Mbps исходящая
3) NVR4-4KS3 – до 160 Mbps входящая, до 80 Mbps исходящая
4) NVR4-EI - до 256 Mbps входящая, до 256 Mbps исходящая
5) NVR5-EI - до 384 Mbps входящая, до 384 Mbps исходящая
6) NVR5-XI - до 512 Mbps входящая, до 512 Mbps исходящая
7) NVR6-XI – до 1280 Mbps входящая, до 1024 Mbps исходящая
Количество и скорость сетевых интерфейсов
В зависимости от модели и серии регистраторы могут оснащаться разным количеством портов Ethernet со скоростями от 100 Mbps до 2500 Mbps, при использовании нескольких сетевых интерфейсов можно организовать подключение регистратора к разным подсетям или повысить отказоустойчивость и производительность в пределах одной. Пропускная способность регистратора и его конфигурация сетевых интерфейсов связаны и стоит подходить к подбору регистратора по этому параметру исходя из топологии сети в первую очередь.
Отдельно стоит упомянуть регистраторы с встроенными коммутаторами PoE, они позволяют организовать систему видеонаблюдения без использования отдельного коммутатора и производить настройку и мониторинг портов из интерфейса регистратора. В регистраторах серий NVR5-EI и NVR5-XI часть PoE портов поддерживает функцию ePoE, она позволяет подключать камеры начиная с 5 серии до 800 метров без использования повторителей.
Пример интерфейса с настройками сети
Максимальная конфигурация по Ethernet портам исходя из серии оборудования, без моделей с PoE:
1) NVR1-S3/H - до 1xRJ45 10/100Mbps
2) NVR2-4KS3, NVR2-I2 – до 1xRJ45 10/100/1000Mbps
3) NVR4-4KS3 – до 1xRJ45 10/100/1000Mbps
4) NVR4-EI - до 2xRJ45 10/100/1000Mbps
5) NVR5-EI - до 2xRJ45 10/100/1000Mbps
6) NVR5-XI - до 2xRJ45 10/100/1000Mbps
7) NVR6-XI – до 4xRJ45 10/100/1000/2500Mbps
Количество дисков
После проведения расчета необходимого объема архива определяется модель регистратора с необходимым количеством подключаемых дисков. Для каждого регистратора есть рекомендуемый максимальный объем жесткого диска, этот параметр зависит от рекомендаций производителя и основывается на температурном режиме, используемом типе блока питания, аппаратной платформе, испытаниях на стенде и др.
1) NVR1-S3/H - 1xHDD SATA 3.5"
2) NVR2-4KS3, NVR2-I2 – до 2xHDD SATA 3.5"
3) NVR4-4KS3 – до 2xHDD SATA 3.5"
4) NVR4-EI - до 8xHDD SATA 3.5"
5) NVR5-EI - до 8xHDD SATA 3.5"
6) NVR5-XI - до 16xHDD SATA 3.5"
7) NVR6-XI – до 16xHDD SATA 3.5"
Производительность декодирования
Если на рабочем месте оператора необходимо осуществлять мониторинг камер с использованием регистратора, то следует определиться с производительностью декодирования регистратора. Производительность декодирования регистратора может быть определена в количестве каналов с определенным разрешением, которые могут быть отображены в реальном времени.
При онлайн просмотре камер с использованием вторичного потока данными расчётами можно пренебречь т.к производительности для отображения камер в низком разрешении достаточно.
Приведу сравнительную таблицу максимальной производительности декодирования при разрешении 4Mp:
1) NVR1-S3/H - 2-канала 4 MP@30 кадров в секунду
2) NVR2-4KS3, NVR2-I2 – 3-канала 4 MP@30 кадров в секунду
3) NVR4-4KS3 – 4-канала 4 MP@30 кадров в секунду
4) NVR4-EI - 8-каналов 4 MP@30 кадров в секунду
5) NVR5-EI - 16-каналов 4 MP@30 кадров в секунду
6) NVR5-XI - 16-каналов 4 MP@30 кадров в секунду
7) NVR6-XI – 16-канала 4 MP@30 кадров в секунду
Способ монтажа
Регистраторы по способу монтажа можно поделить на 2 группы, в 1 входят модели для настольного исполнения, в некоторых случаях у них есть возможность монтажа на стену, во 2 группу входят модели с возможность монтажа в стойку 19 дюймов. Как правило к 2 группе относятся регистраторы с 4 дисками и более.
Возможности видео выходов
Если требуется производить просмотр камер через монитор(ы) подключенные к регистратору, то следует подбирать модели как с необходимым количеством выходов (VGA, HDMI), режимами их работы, так и с максимальным поддерживаемым разрешением. В современных регистраторах Dahua для HDMI максимальное разрешение 3840 × 2160, для VGA 1920 × 1080. Возможные режимы работы:
- Одновременный вывод одинакового изображения (1-го или 2-го экрана) как на HDMI, так и на VGA.
- Вывод 1-го и 2-го экранов на разные видеовыходы, при таком режиме работы может снижаться максимальное разрешение до 1920 × 1080.
- Комбинация предыдущих режимов.
1) NVR1-S3/H - 1 экран, HDMI и VGA
2) NVR2-4KS3, NVR2-I2 – 1 экран, HDMI и VGA
3) NVR4-4KS3 – 2 экрана, HDMI и VGA
4) NVR4-EI - 2 экрана, HDMI и VGA
5) NVR5-EI - 2 экрана, до 2*HDMI и до 2*VGA (в зависимости от модели)
6) NVR5-XI - 2 экрана, до 2*HDMI и до 2*VGA (в зависимости от модели)
7) NVR6-XI – 2 экрана, до 4*HDMI и до 2*VGA (в зависимости от модели)
Количество и тип интерфейсов
В зависимости от решаемых задач могут потребоваться различные интерфейсы. Для быстрого экспорта архива могут быть полезны USB 3.0, для подключения внешних устройств могут применяться тревожны входы/выходы, для связи с периферийным оборудованием могут пригодиться RS232 и RS485 и т.д. Краткая сводка по регистраторам Dahua:
1) NVR1-S3/H - 2*USB 2.0, аудио вх.1/вых.1
2) NVR2-4KS3, NVR2-I2 – 2*USB 2.0, аудио вх.1/вых.1, (тревожные вх.4/вых.2 для PoE моделей)
3) NVR4-4KS3 – 2*USB 2.0, аудио вх.1/вых.1, тревожные до вх.4/вых.2
4) NVR4-EI – 2*USB 2.0, до 1*USB 3.0, 1*RS232, 1*RS485, аудио вх.1/вых.1, тревожные до вх.16/вых.4
5) NVR5-EI - 2*USB 2.0, до 2*USB 3.0, 1*RS232, до 2*RS485, до 1*eSATA, аудио вх.1/до вых.2, тревожные до вх.16/вых.8
6) NVR5-XI - до 2*USB 2.0, до 2*USB 3.0, 1*RS232, до 2*RS485, до 1*eSATA, аудио вх.1/до вых.2, тревожные до вх.16/вых.8
7) NVR6-XI – 2*USB 2.0, 2*USB 3.0, 1*RS232, до 2*RS485, до 1*eSATA, аудио вх.1/вых.2, тревожные до вх.32/вых.16
Raid контроллер
При необходимости построения архива с использованием Raid, требуется рассматривать соответствующие модели. Данная технология позволяет объединить массив дисков для увеличения отказоустойчивости и скорости архива. Как правило в видеонаблюдении применяются следующие уровни RAID 0/1/5/6/10. В регистраторах Dahua RAID доступен в моделях с количеством дисков 8 и более, начиная с серии NVR5-EI.
Поддерживаемая аналитика в камерах
При использовании в камерах собственной аналитики совместно с регистратором, нужно определиться с моделью регистратора, который способен обработать данную аналитику в нужном количестве. По оборудованию Dahua тип поддерживаемой аналитики с камер, количество поддерживаемых каналов конкретной аналитики может отличаться от модели:
1) NVR1-S3/H - отсутствует
2) NVR2-4KS3 –охрана периметра; SMD
3) NVR2-I2 - детекция лиц; распознавание лиц; охрана периметра; SMD
4) NVR4-4KS3 – детекция лиц; распознавание лиц; охрана периметра; SMD; стерео анализ, подсчет посетителей; тепловые карты
5) NVR4-EI – детекция лиц; распознавание лиц; охрана периметра; SMD; стерео анализ, подсчет посетителей; ANPR; тепловые карты
6) NVR5-EI - детекция лиц; распознавание лиц; метаданные; охрана периметра; SMD; стерео анализ, распределение толпы; подсчет посетителей; ANPR; тепловые карты; AcuPick
7) NVR5-XI - детекция лиц; распознавание лиц; метаданные; охрана периметра; SMD; стерео анализ, распределение толпы; подсчет посетителей; ANPR; тепловые карты; обнаружение СИЗ, AcuPick
8) NVR6-XI – детекция лиц; распознавание лиц; метаданные; охрана периметра; SMD; стерео анализ, распределение толпы; подсчет посетителей; ANPR; тепловые карты; обнаружение СИЗ, AcuPick
Собственная аналитика регистратора
Количество каналов и тип аналитики которую может обработать регистратор своими силами при использовании камер не имеющих собственной аналитики. В зависимости от класса устройства может варьироваться в широких пределах как количество доступной аналитики, так и количество каналов для обработки.
К доступным видам аналитики в регистраторах относятся:
- Детекция лиц (определение наличия лица человека)
- Распознавание лиц (распознавание лица человека по базе)
- Охрана периметра (пересечение лини, вторжение в область)
- SMD Plus (детекция движения с фильтрацией человек/транспорт)
- Сбор метаданных (человек, транспорт, не моторизированный транспорт)
По оборудованию Dahua, типы обрабатываемой аналитики на борту регистратора, выглядит так:
1) NVR1-S3/H - отсутствует
2) NVR2-4KS3 – SMD Plus
3) NVR2-I2 - детекция лиц; распознавание лиц; охрана периметра; SMD Plus
4) NVR4-4KS3 – SMD Plus
5) NVR4-EI - детекция лиц; распознавание лиц; охрана периметра; SMD Plus
6) NVR5-EI - детекция лиц; распознавание лиц; охрана периметра; SMD Plus
7) NVR5-XI - детекция лиц; распознавание лиц; метаданные; охрана периметра; SMD Plus
8) NVR6-XI - детекция лиц; распознавание лиц; метаданные; охрана периметра; SMD Plus
Примеры подбора регистратора
Попробую на примерах показать простой подбор регистратора в зависимости от решаемых задач. Представленные значения в примерах взяты для примера и могут не коррелироваться с реальностью.
1) Задание:
Объект из себя представляет небольшой склад, используются простые камеры c разрешением 2Мп в количестве 5шт с подключением по PoE к коммутатору, мониторинг в реальном времени и на регистраторе не требуется, для записи архива в режиме 24/7 заказчику достаточно 1 диска на 4Tб, будет периодически просматриваться архив и сбрасываться на переносной накопитель.
Выбор модели:
Для такого сценария достаточно самой простой модели на 8 каналов с возможностью установки 1 диска, при предполагаемом битрейте от камеры в 2 Mbps суммарный входящий поток будет около 10 Mbps. - DHI-NVR1108HS-S3/H
2) Задание:
Объект из себя представляет частный дом, используются камеры 2-й серии с функциями SMD и охрана периметра и разрешением 4Мп в количестве 7шт с подключением по PoE к коммутатору, мониторинг в реальном времени и на регистраторе не требуется, архив будет записываться по движению с использованием SMD, заказчику достаточно 1 диска примерно на 4Tб, будет периодически просматриваться архив и сбрасываться на переносной накопитель.
Выбор модели:
Для такого сценария нужна модель на 8 каналов с поддержкой SMD со стороны камер и возможностью установки 1 диска, при предполагаемом битрейте от камеры в 4 Mbps суммарный входящий поток будет около 28 Mbps. - DHI-NVR2108-4KS3
3) Задание:
Объект из себя представляет небольшое офисное здание, используются камеры 2-й серии разрешением 4Мп в количестве 26шт и 2 камеры 5-й серии с включенной аналитикой подсчета посетителей с подключением по PoE к коммутатору, будет проводиться мониторинг в реальном времени на посту охраны с использованием регистратора (просмотр во 2-м потоке), для записи архива в режиме 24/7 заказчику достаточно 28Tб, будет периодически просматриваться архив и сбрасываться на переносной накопитель.
Выбор модели:
Для такого сценария нужна модель на 32 каналов с поддержкой подсчета посетителей со стороны камер и возможностью установки 2 дисков по 14Тб, при предполагаемом битрейте от камеры в 4,5 Mbps суммарный входящий поток будет около 126 Mbps. - DHI-NVR4232-4KS3
4) Задание:
Объект из себя представляет магазин в котором требуется частичная модернизация, используются старые камеры для автоматизированного распознавания лиц разрешением 4Мп в количестве 3шт, 42 старые камеры с разрешением 4Мп, новые 4 камеры с распознаванием номеров (серия ITC) с подключением по PoE к коммутатору, будет проводиться мониторинг в реальном времени на посту охраны на 2 мониторах с использованием регистратора (просмотр во 2-м потоке), для записи архива в режиме 24/7 заказчику достаточно 52Tб с использованием RAID 5, будут организованы рабочие места с требуемым суммарным исходящим от регистратора потоком в 180 Mbps.
Выбор модели:
Для такого сценария нужна модель на 64 канала с распознаванием лица на 3 каналах с использованием сторонних камер, так и возможностью подключения камер с распознаванием номеров, при предполагаемом битрейте от камеры в 4,5 Mbps суммарный входящий поток будет около 220,5 Mbps.
Изначально можно было бы подобрать регистратор DHI-NVR5864-XI, т.к. он позволяет работать с камерами распознавания номеров, может своими силами проводить распознавание лиц на 8 каналах, на нем может быть реализован RAID 5 с использованием дисков до 20Тб, однако он не отвечает требованию входящей пропускной способности при включенной аналитике, скорость уменьшается до 200 Mbps.
Из-за данного требования требуется брать старше модель, в данном случае подходит NVR608H-64-XI с входящей пропускной способностью в 640 Mbps.
